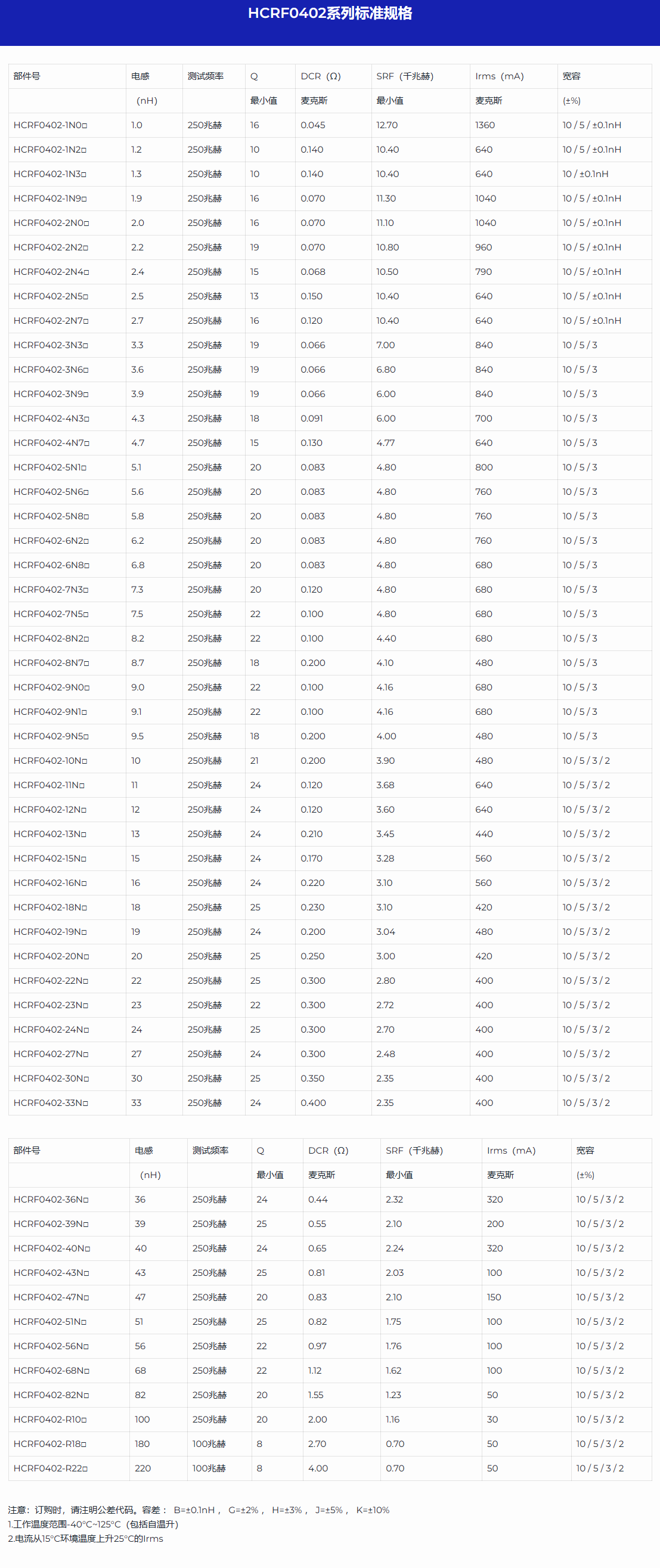

HCRF0402系列标准规格

特征:

  • 符合 RoHS 标准
  • 陶瓷主体和绕线结构提供高 SRF
  • 即使在高频下也具有出色的 Q 值
  • 尽可能高的SRF以及出色的Q值
  • 非磁性线圈形式确保最大的热稳定性、可预测性和批次一致性
  • HCRF 系列是射频设计人员的标准配置

应用:

  • 蜂窝电话射频产品
  • 全球定位系统接收器
  • 基站
  • 中继 器
  • 无线局域网/鼠标/键盘/耳机
  • 遥控
  • 安全系统和其他射频模块

订购代码:

  1. 类型
  2. 尺寸
  3. 电感
  4. 电感容差
  5. 尾码

J : ±5% K : ±10% H : ±3%G : ±2%
B : ±0.1nH

形状和尺寸

推荐模式

尺寸(毫米)

类型 一个 B C D E F G H J
HCRF0402 1.19最大值 0.7最大值 0.66最大值 0.25 0.51 0.23 0.56 0.66 0.36 0.46
HCRF0402B 1.19最大值 0.7最大值 0.66最大值 0.25 0.51 0.23 0.56 0.66 0.36 0.46
HCRF0603 1.6±0.2 1.02±0.1 0.82±0.2 0.5 0.76 0.33 0.86 1.02 0.64 0.64
HCRF0603B 1.8最大值 1.12最大值 1.0最大值 0.5 0.76 0.33 0.86 1.02 0.64 0.64
HCRF0805 2.35最大值 1.73最大值 1.52最大值 0.7 1.27 0.51 1.02 1.78 1.02 0.76
HCRF1008 2.92最大值 2.7最大值 2.23最大值 1.3 0.51 1.52 2.0 2.54 1.02 1.27
