音特电子产品汽车电子解决方案

汽车电子保护设计

主要从两方面进行考虑：

一、电源系统

汽车电子电源系统主要有12V系统、24V系统以及其他电压系统。汽车各组件都需要考虑电源突变情况下进行部件保护。

     音特电子SM8S系列TVS为车规级，拥有自主研发专利，在ISO7637汽车抛负载、P5a、P5b等测试中有着优异、稳定及领先的表现，体现了品牌质量与优势。



常用型号有：SM8S24CA、SM8S33A、SM8S36CA等。

二、各种接口电路的ESD保护
    1）CANbus,Linbus， FlexRay, LCDS总线接口保护；
    2）NFC antennas；
    3）Digital and analog I/O；
    4）RS-232 and RS-485；
    5） USB2.0 and USB 3.0；



音特电子提供车规级ESD器件，对汽车CANBUS、USB等多种接口进行静电保护。

音特TVS、ESD等保护器件在汽车电子上，主要应用于以下方面：

1、48 V DC-DC Conversion
2、ADAS CPU Power Supply
3、有源天線
4、音频及信息娱乐系统
5、汽车供暖通风空调(HVAC)
6、车身电子
7、车门模块
8、电子控制单元(ECU)电源管理
9、电动转向
10、引擎管理系统(柴油)
11、引擎管理系统(汽油)
12、前照灯驱动器及位置调节器
13、前视摄像头
14、免提车载套件
15、车载网络网关
16、仪表板
17、内部照明
18、微混合动力系统
19、导航
20、驾驶人保护系统
21、On Board Charger
22、尾部照明
23、後視攝像頭
24、卫星无线电
25、环绕视摄像头
26、节气门控制
27、Traction Inverter
28、变速箱控制单元

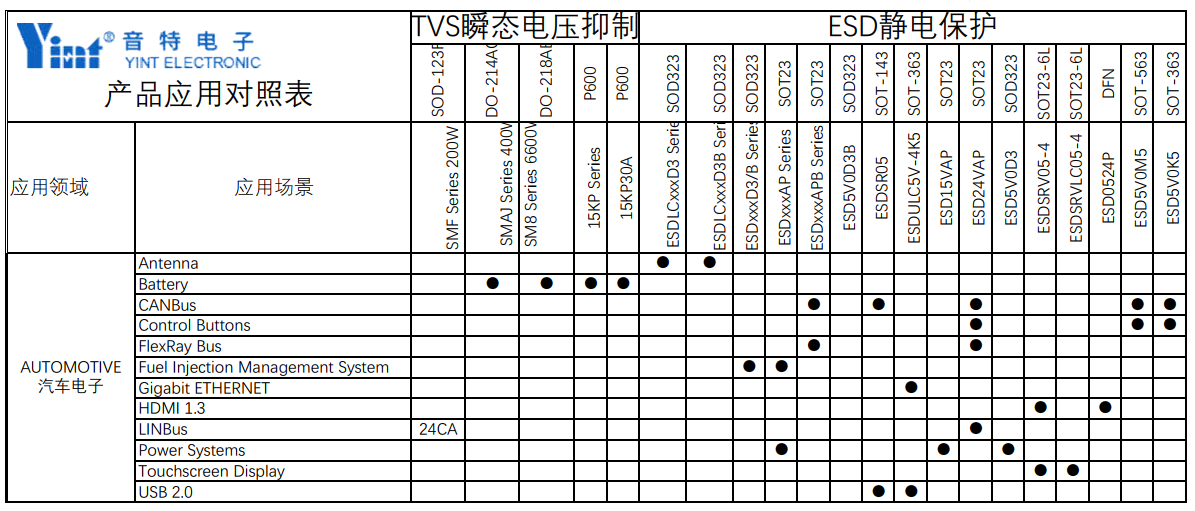

下面列表为音特电子（YINT）应用于汽车电子的部分产品。

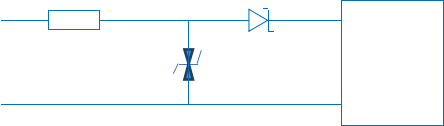

1.车载电源方案





     1.2器件推荐：

      自恢复保险丝：

      选型需注意 I2T，防止在 7637 浪涌测试时，保险丝损坏。 在一些要求不严苛的地方可使用 PPTC，选择时需注意环境温度和耐压要求

      肖特基二极管：

      在这里的作用主要是防反（如果没有这个要求可去掉），注意电压和电流的要求

      TVS瞬态抑制二极管：

      1.在要求不高如娱乐系统，氛围灯等地方可使用 600W，1500W 的TVS。

      2.在要求高的位置可以使用大功率的 TVS，如 SM8S 系列，5KP，8KP，15KP 系列。

       注意：

       12V 车载系统推荐使用 24V，28V 的 TVS，VC 值在 40V，24V 车载系统推荐使用 33V，36V 的 TVS，VC 值在 58V，所以后面的器件如 DCDC 芯片耐压要注意。

      每种器件能通过的 7637-5A 或者 5B 的等级，可咨询音特电子 。

2. can bus 防护

      器件推荐：

      ESD24VAPB
