MPS全系列电机驱动产品,助力新能源汽车实现更好的智能化

01

MPS 公司在电机驱动领域已经有超过十年以上的技术积累,在行业中有众多的应用和客户群体。随着市场与技术的不断演进,MPS 公司的芯片设计也在不停选代与提升性能,从而更好的服务广大市场与客户。

MPS电机驱动的核心技术包括但不局限于:

  • 高功率密度功率级
  • 独有的封装专利技术
  • 先进的控制算法
  • 完善的系统布局
  • 功能安全体系

在未来,MPS 公司一方面会进一步完善核心竞争力,同时在汽车电子领域与电机 MCU 方向进一步加大投入力度和产品布局。

02

在汽车电子方面,如今的新能源汽车产业发展迅速,集成化和智能化成为大势所趋,汽车厂家与供应商要求汽车零部件的设计越来越集成、越来越智能,以便给消费者带来更好的产品性价比与用户体验。

域控制器(DCU)

DCU 的出现打破了传统的思维方式,相比于聚焦特有功能,DCU 的目标则瞄准于集成度、功能多元化,直接和马达驱动相联系。DCU 之所以引人注目,还由于它引导汽车供应商将研发资金集中在单个的子系统上,而不是十几个以上的不同子装置。 想要实现如此复杂而强大的 DCU,汽车供应商不再只依赖大多数现有的成品 IC,而更倾向于精心设计的集成化器件和更多的电机执行部件。分布式电机执行部件可以带来众多优势,包括更少的线束、减轻重量与尺寸,在功耗与 EMC 性能间达到良好平衡,更加优良的性价比。因此电机执行部件在域控制器中有更加广泛的应用,例如:

  • 门锁、童锁
  • 车窗、天窗控制
  • 座椅控制
  • 尾门控制
  • 遮阳帘
  • 座椅散热风扇
  • 后视镜控制
  • 雨刷控制
  • 风门控制

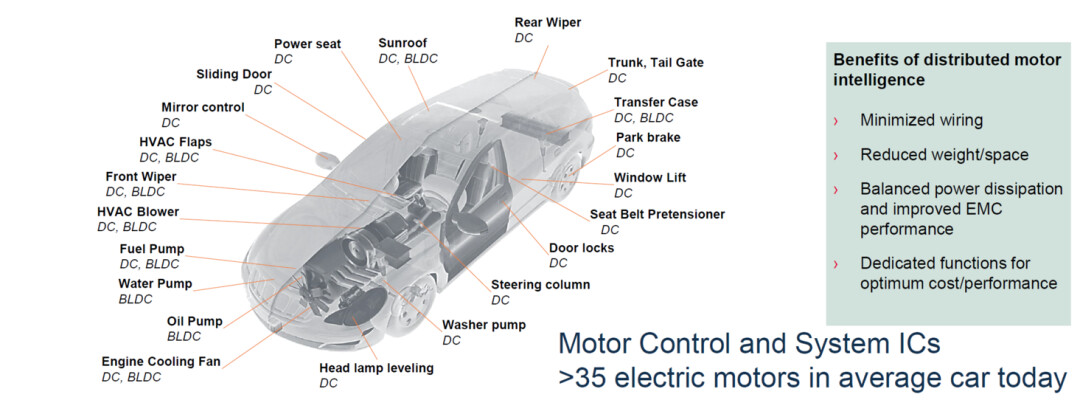

图1:MPS 电机驱动在汽车中的应用示意图

除了域控制器之外,MPS 公司的电机驱动可以应用到多个汽车系统中,包括但不局限于:

  • 热管理系统
  • 油泵、水泵
  • 座椅散热
  • 中控散热
  • 抬头显示
  • 大灯控制
  • 激光雷达
  • 智能执行器
  • 旋转屏

面对日新月异的汽车市场,MPS 公司的全系列电机驱动产品可以帮助汽车制造商更好的实现DCU 和电机功能,除了会考虑给特定产品的“杀手锏”功能,还会统一产品开发路线和主控芯片生态系统,精心设计产品使其具备更高的安全性,可扩展性和可靠性

03

在车身控制方面,MPS 公司的8路 PWM 汽车级驱动 MPQ662x 系列产品,具有 6V-40V 输入电压和 64mA 栅极驱动电流,可以同时驱动4个有刷电机,集成性非常强。另外,它还提供SPI串联控制接口,其 Charge pump 可用于实现外部 N-MOS 防反电池保护和实现高端栅极驱动支持 100% 占空比 ,而8路 PWM 可以极大简化用户的设计。

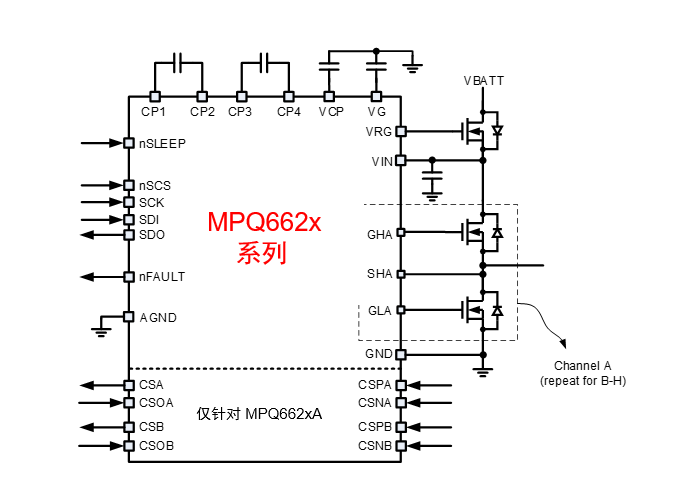

图2:8 路 PWM 汽车级驱动 – MPQ662x

汽车级全桥马达驱动 MPQ661X,具有 2.7V-36V 输入电压,8A 连续输出电流,内部全H-桥驱动可支持 100% 占空比,MOSFET 导通电阻: HS+LS = 40mΩ,多种 MODE 可选,如输入 PWM/DIR、IN1/IN2、独立-PWM、并联等设置模式,可兼容 3.3V 和 5V 逻辑电源。

图3:汽车级全桥马达驱动 – MPQ661X

对于内部电气控制方面,MPS 公司推出了36V/0.5A步进电机驱动,36V/2.5A三相电机驱动和35V/1A三相无感 BLDC 电机驱动。其中,步进电机驱动集成了2个内部全桥驱动,逻辑接口简单,可兼容 3.3V 和 5V 逻辑电源,步进模式包含整步至32步。三相电机驱动集成3个全桥驱动,内部 Charge Pump 支持 100% 占空比工作,可自动同步整流,具有PWM & 使能输入。

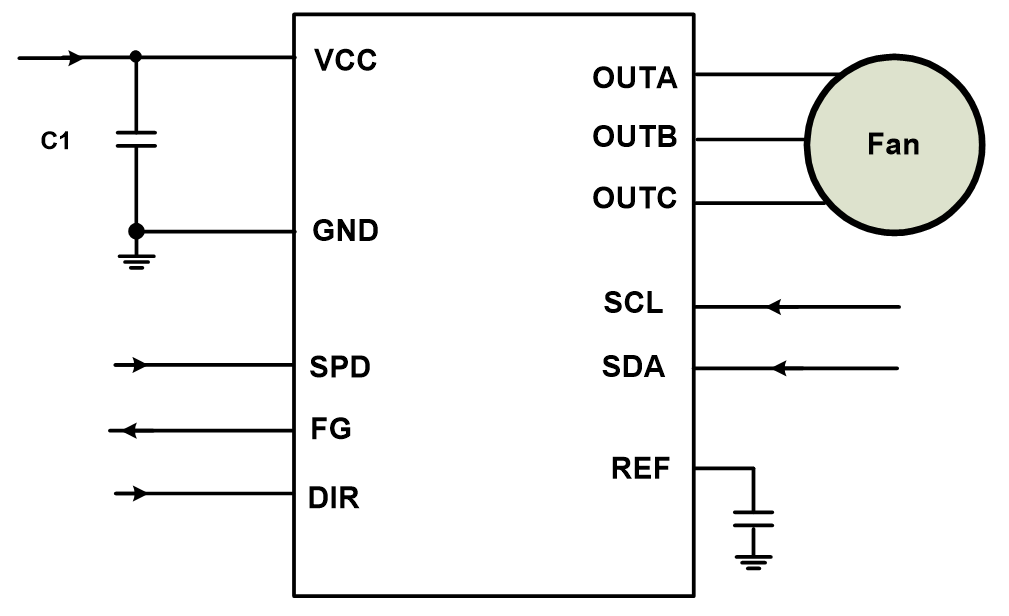

图4:MPS 公司汽车级三相无感 BLDC 电机驱动 (35V/1A)

04

MPS 公司并不仅仅停留在模拟芯片领域,也在逐渐向数模混合领域拓展。尤其是电机 MCU 的产品布局,将会进一步加强 MPS 在电机驱动与汽车电子市场的全面布局。MPS的电机 MCU 产品将会涵盖三个系列:

  • 电机MCU
  • MCU与三相预驱集成
  • MCU与三相驱动、Mosfet集成

以上产品集成了电机控制算,并能考虑所有与安全相关的故障情况,可以灵活升降级,以便针对不同等级的电机形态快速开发设计。并且基于 MPS 在电源设计与工艺上的技术积累,该系列 MCU 可以支持更大的持续电流,适用于更广泛的应用。

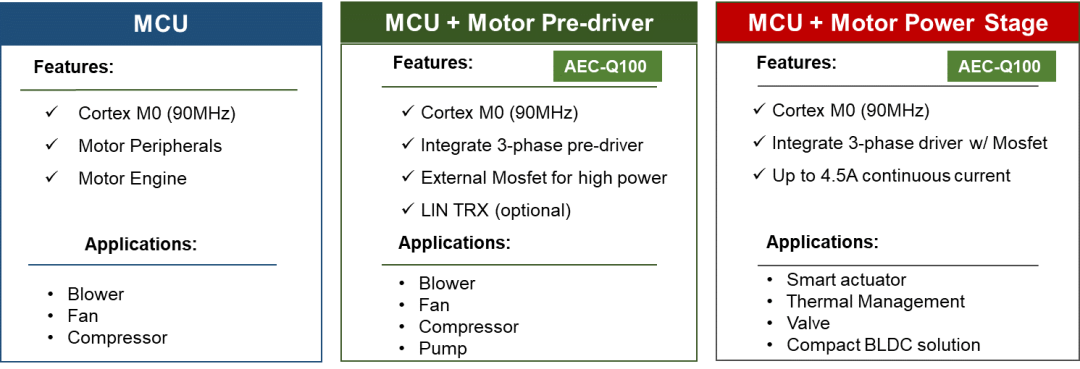

图5:MPS 公司电机 MCU 产品系列

关于MPS

在快速发展的汽车电子市场中,MPS的电机驱动布局广泛且优势独特,可以帮助客户成功、快速地开发安全、可扩展、可靠的解决方案。作为一家全球领先的半导体供应商,MPS凭借敏锐的洞察力和丰厚的经验可以满足汽车客户的严格要求,我们的内部工艺技术持续领先于竞争对手,如今已从电源产品扩展到马达驱动领域,在汽车应用方面亦是从IC拓展到整个应用领域。
